一、輻射監測站方案適用范圍
分布式光伏發電是指在用戶所在場地或附近建設運行，以用戶側自發自用為主、多余電量上網且在配電網系統平衡調節為特征的光伏發電設施。為了保證光伏電站的正常運行以及數據分析，通常需要配備分布式光伏發電環境監測系統來監控太陽總輻射、周邊環境溫度、風速風向、光伏組件溫度等指標。輻射監測站可以連接到監控系統上，由監控系統對環境監測系統的數據進行顯示、記錄及分析，也可以連接到逆變器控制系統、由控制系統對傳感器數據進行分析，保證光伏電站的有效運行。

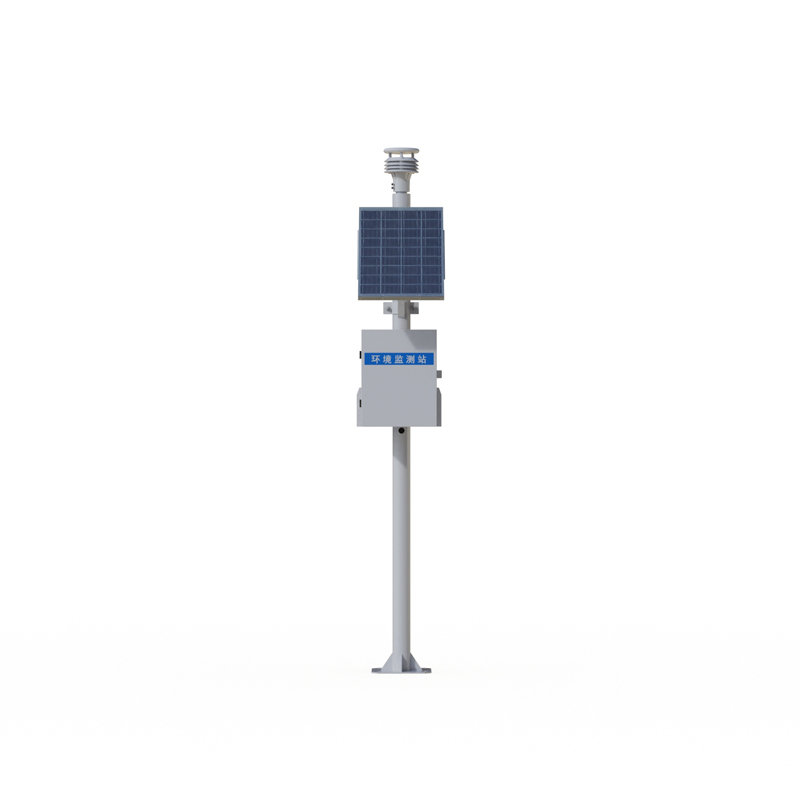

二、輻射監測站產品描述
該型號滿足國家標準要求符合光伏電站最新上報省調各項數據要求及邏輯對應關系，并支持后續新參數的二次升級。采用了高穩定性的太陽總輻射傳感器，具有完美的余弦特性、快速響應、零偏移和寬溫度響應的性能，確保輻射數據準確穩定。我公司有多年來服務國內外光伏電站用戶的豐富經驗，傳感器庫存充足，完整的生產流水線，成熟的儀器設備調試技術能力，全方位的售后跟蹤服務，快捷的物流運輸體系。
三、輻射監測站典型應用
1、太陽能光伏發電、太陽能資源評估
2、太陽能系統監控、大氣能量平衡研究
3、衛星反演得到的太陽輻射數據校準和驗證
4、熱應力研究、熱交換研究、氣候變化研究
5、電站初期光資源預估處理，營收評估
四、輻射監測站產品實施規范
輻射監測站的選址需要考慮很多因素，站點應該建立在全年從日出到日落都不受遮蔽的地方。我公司依據國際觀測方法、國家觀測規范、電力行業標準及多年豐富的現場選址、環境監測系統安裝調試經驗，給光伏電站相關人員提供詳細專業的規范指導文件。
五、輻射監測站產品技術參數
型號:FT-FGF9
供電:DC12V
輸出:RS485 MODBUS RTU協議
供電方式:太陽能供電/DC12V/AC220V/UPS
波特率:4800—115200默認波特率：9600
工作溫度：-30°C?+70°C
存儲溫度：-40°C~+80°C
工作濕度：0~100%RH
防護等級：IP65
通訊模式：Wifi/GPRS/RS485/無線點對點
輸出航插：IP68 SP13-6
數據接收模式：無線數據云平臺APP/PC/網頁有線單機軟件二次開發通訊接口
承載形式：固定支架1.5m/2.2m/3m
六、輻射監測站檢測數據參數
| 傳感器名稱 | 測量范圍 | 準確度 | 分辨率 |
| 環境溫度 | -40—123. 8°C | ±0.1℃ | 0.1℃ |
| 環境濕度 | 0—100%RH | ±2%RH | 0. 1%RH |
| 最高溫度 | -40 —123.8C | +0.1℃ | 0.1℃ |
| 最低溫度 | -40 —123.8C | +0.1℃ | 0.1℃ |
| 露點溫度 | -40—123. 8°C | +0.1℃ | 0.1℃ |
| 風速 | 0—60m/s | 土 2% (W20m/s ), ± 2%+0. 03V m/s (>20 m/s ) | 0. Im/s |
| 2分鐘風速 | 0—60m/s | ± 2% (W20m/s), +2%+0. 03V m/s ( >20 m/s ) | 0. Im/s |
| 10分鐘風速 | 0—60m/s | ± 2% (W20m/s), +2%+0. 03V m/s ( >20 m/s ) | 0. Im/s |
| 風向 | 0 —359° | ±2° | 1° |
| 氣壓 | 300—1100hPa | ±0. 12hPa | 0. 1hPa |
| 組件溫度 | -40—100C | ±0.1℃ | 0.1℃ |
| 水平總輻射 | 0—2000w/m2 | W5% | lw/m2 |
| 水平總輻射日累計 | 0—999. 9MJ/m2 | W5% | 0. IMJ/ni2 |
| 水平總輻射月累計 | 0—9999MJ/m2 | W5% | lMJ/m2 |
| 水平總輻射年累計 | 0—9999MJ/m2 | W5% | lMJ/m2 |
設計實施標準
《氣象儀器及觀測方法指南》世界氣象組織（WMO）儀器和觀測方法委員會（CIMO）及IEC（國際電工技術委員會）國家電網公司企標Q/GDW 617-2011《光伏電站接入電網技術規定》國家電網公司企標Q/GDW 618-2011《光伏電站接入電網測試規程》
《并網光伏發電系統工程驗收技術規范》
《QX/T61-2007地面氣象觀測規范》《QX/T-2000II自動氣象站行業標準》
《QX/T74-2007風電場氣象觀測及資料審核、訂正技術規范》
