一．水質COD變送器工作原理
傳感器采用兩路光源進行測量，一路COD測量，一路濁度測量，
因為溶解于水中的有機物對紫外光具有吸收作用，所以通過光源的透射率可以測量出COD數值，一路濁度測量，自動進行濁度補償，同時采集溫度，進行溫度補償。
二．水質COD變送器技術參數
| 測量原理 | UV254吸收法；雙光源測量 |
| COD 量程范圍 | 默認0～500mg/ L，0～200mg/ L可定制 |
| 分辯率 | 0.1mg/ L |
| 精度 | ±5%，±0.3℃ |
| NTU量程范圍 | 默認0-400NTU，0-200NTU可定制 |
| 分辯率 | 0.1NTU |
| 溫度補償 | 自動溫度補償 |
| 輸出方式 | RS-485（Modbus/RTU） |
| 存儲溫度 | -5-+65℃ |
| 工作環境 | 0～50℃, ≤0.2MPa |
| 安裝方式 | 浸入式安裝，3/4NPT安裝螺紋 |
| 線纜長度 | 5m |
| 供電 | DC：12V-24V |
| 防護等級 | IP68 |
| 校準方式 | 兩點校準 |
| 外殼材質 | 316L不銹鋼 |
三．水質COD變送器尺寸/安裝

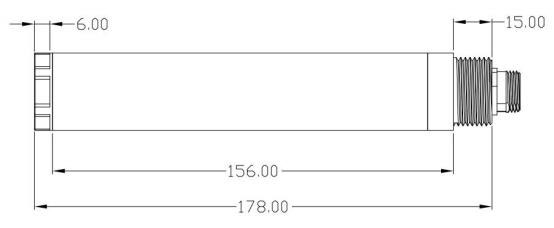

1.水質COD變送器尺寸圖
2.水質COD變送器接線圖
線纜為5芯屏蔽線：
紅色線—電源線黑色線—地線綠色線—485A白色線—485B
3.水質COD變送器安裝
注意：傳感器安裝時不能倒置，至少傾斜15度角以上安裝。
四．水質COD變送器維護和保養
傳感器維護:
如傳感器需要清洗,可用溫水和適量的洗滌劑，進行清洗。
注意：
避免強烈震動損環前面透光玻璃，切勿用硬制品刮擦。
五．水質COD變送器用戶校準
傳感器出廠的時候已進行了嚴密的校準，一般不需要用戶校準，如果進行了用戶校準，想恢復可執行恢復出廠的指令。
5.1零點校準
將傳感器侵入容器中，溶液使用蒸餾水或者純凈水，待30秒鐘數值穩定后，按照通信指令進行濁度零點校準和COD零點校準。
5.2斜率校準
將傳感器侵入溶液容器中，溶液已知濁度值，待30秒鐘數值穩定后，按照通信指令進行濁度斜率校準。
將傳感器侵入溶液容器中，溶液已知COD值，待30秒鐘數值穩定后，按照通信指令進行COD斜率校準。
